Princípio de funcionamento do comutador

I. Definição Central de umInterruptor de mudança

Uma chave comutadora (também conhecida como chave combinada) é um componente elétrico de controle manual multiposição e multicontato, usado principalmente para ligar/desligar circuitos, comutação de fonte de alimentação, conversão de sinal ou controlar a rotação direta e reversa de motores. Sua principal característica é que a rotação ou lançamento faz com que vários conjuntos internos de contatos operem de forma síncrona, conseguindo a comutação de diferentes caminhos de circuito. É amplamente utilizado em controle industrial, equipamentos elétricos e instrumentação.

II. Estrutura central de uma chave comutadora

Para compreender o seu princípio de funcionamento, é necessário primeiro identificar os seus componentes principais, que trabalham juntos para alcançar a função de comutação:

Mecanismo operacional: Um componente de controle manual externo (como um botão ou alça) que gira ou lança um eixo interno. Normalmente possui múltiplas posições (por exemplo, 2, 3, 4 posições), cada uma correspondendo a uma combinação de contato diferente.

Sistema de Contato: O principal componente funcional, composto por contatos móveis e estacionários. Cada conjunto de contatos corresponde a um caminho de circuito. O contato móvel é fixado ao eixo e o contato estacionário é fixado ao bloco terminal dentro da caixa. O material de contato geralmente é uma liga de cobre (como liga de prata) para garantir condutividade e resistência ao desgaste.

Dispositivo de posicionamento: Normalmente composto por uma mola, esfera de aço ou estrutura de came, é utilizado para fixar o mecanismo de operação na posição, evitando operação acidental. Quando a alavanca de operação é girada para a posição designada, o dispositivo de posicionamento travará no lugar, garantindo o contato estável dos contatos. A comutação requer superar a força de posicionamento para garantir uma seleção clara da posição.

Carcaça e Terminais: A caixa é feita de materiais isolantes (como plástico ou cerâmica) para isolamento e proteção; os terminais são utilizados para conectar fios externos, conectando o sistema de contato ao circuito controlado.

III. Princípio Básico de Funcionamento doInterruptor de mudançaO princípio básico de funcionamento de uma chave comutadora é "conectar seletivamente os caminhos do circuito, acionando mecanicamente os contatos para ligar e desligar". O processo específico pode ser dividido em três etapas principais:

**Gatilho de operação:** Girar ou lançar manualmente a alavanca de operação faz com que o eixo interno gire. Neste momento, o dispositivo de posicionamento liberará a posição atual à medida que o eixo gira e travará na posição alvo, garantindo a operação adequada.

Comutação de contato: À medida que o eixo gira, o contato móvel fixado no eixo gira de forma síncrona, fazendo "contato" ou "separando" com o contato estacionário correspondente:

Quando o contato móvel entra em contato com o contato estacionário, o caminho do circuito é fechado;

Quando o contato móvel se separa do contato estacionário, o caminho do circuito está aberto;

A operação síncrona de múltiplos grupos de contato (por exemplo, comutação de três grupos de contato simultaneamente) permite o controle coordenado de múltiplos circuitos (por exemplo, comutação simultânea de circuitos de energia, sinal e proteção).

Comutação de circuito concluída: Quando a alavanca de operação está na posição alvo, o dispositivo de posicionamento fixa a posição, o contato móvel e o contato estacionário estão em contato estável e o circuito controlado é ativado de acordo com o caminho predefinido, completando a comutação.

Suplemento Chave: Lógica de Coordenação de Múltiplos Cargos e Contatos

A principal vantagem de uma chave comutadora reside em suas "múltiplas posições correspondentes a múltiplas combinações de contato". Por exemplo, uma chave comutadora de contato de 2 grupos e 3 posições possui diferentes estados de ativação/desativação de contato para cada posição:

Posição 1: O grupo de contato 1 está ativado, o grupo de contato 2 está desativado;

Posição 2: O grupo de contato 1 está desativado, o grupo de contato 2 está ativado;

Posição 3: Ambos os grupos de contato 1 e 2 estão ligados (ou ambos estão desligados, dependendo dos requisitos do projeto).

Através desta combinação, uma única operação pode controlar a comutação síncrona de múltiplos circuitos, simplificando a lógica de controle.

4. Classificação e aplicações típicas de chaves comutadoras

Com base na estrutura e aplicação, as chaves comutadoras podem ser classificadas em diferentes tipos, com pequenas variações em seus princípios de funcionamento:

Classificação por Método de Operação:

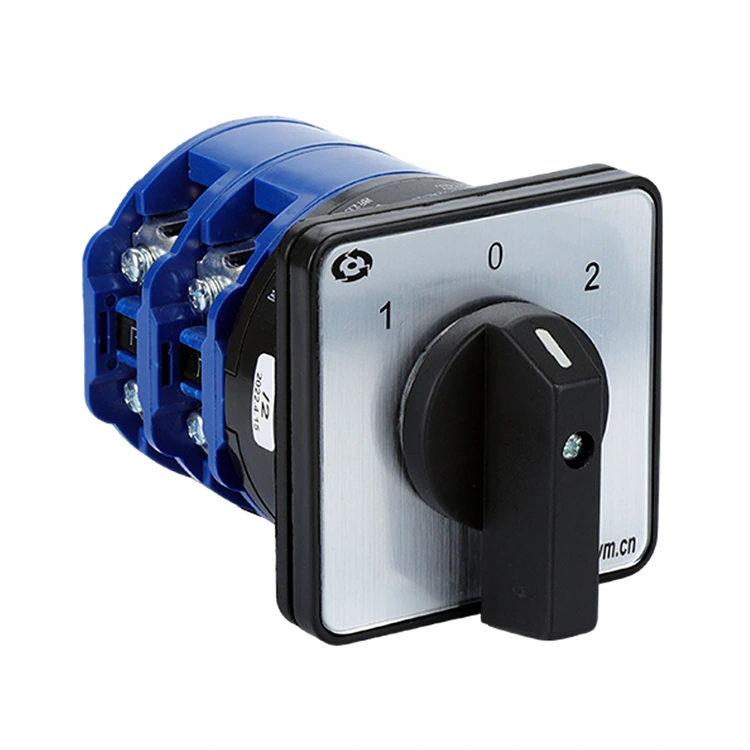

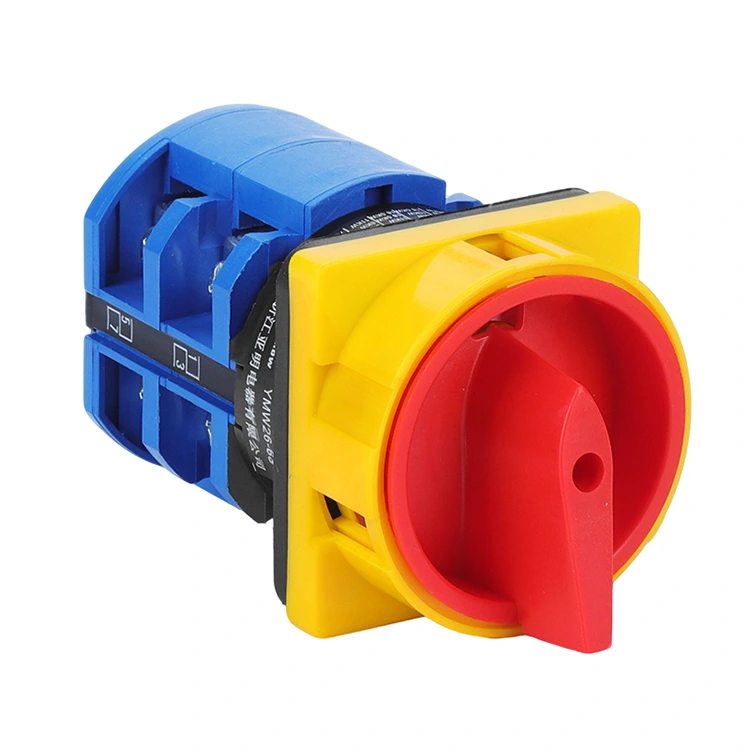

Chave comutadora rotativa (mais comum): alterna as posições girando uma alavanca, como chaves liga/desliga e chaves de controle de avanço/reversão do motor;

Chave de alternância: alterna as posições alternando uma alça, geralmente usada em pequenos equipamentos ou instrumentos.

Classificação por número de grupo de contato:

* Chave comutadora unipolar: Apenas um grupo de contato, usado para comutação de circuito único (por exemplo, simples ligar/desligar);

* Chave comutadora multipolar: Dois ou mais grupos de contato, usados ​​para comutação coordenada de múltiplos circuitos (por exemplo, comutação simultânea de fonte de alimentação trifásica usando três grupos de contato).

Cenários típicos de aplicação:

* Comutação de energia: Como alternar entre a alimentação principal e a alimentação de reserva em um sistema de fonte de alimentação dupla;

* Controle do motor: Controlar a rotação direta e reversa de um motor (comutando a fase de alimentação dos enrolamentos do motor);

* Conversão de sinal: Alternar entre diferentes sinais de medição em instrumentos (por exemplo, tensão, sinais de corrente);

* Seleção de circuito: Alternar entre diferentes modos de operação em equipamentos industriais (por exemplo, modo manual/automático).

V. Principais características do princípio de funcionamento

Intertravamento mecânico: A comutação por contato depende inteiramente da operação mecânica, sem nenhum componente eletrônico envolvido. Isso resulta em uma estrutura simples, alta confiabilidade e adequação para ambientes severos (como cenários de alta temperatura e vibração).

Comutação Síncrona: Vários conjuntos de contatos operam de forma síncrona, garantindo consistência na comutação de múltiplos circuitos (por exemplo, quando um motor inverte a direção, a fase de alimentação e o circuito de proteção comutam de forma síncrona).

Travamento de Engrenagem: O dispositivo de posicionamento evita comutação errônea, garantindo a estabilidade do circuito e é particularmente adequado para cenários de controle críticos (como comutação do sistema de energia).
