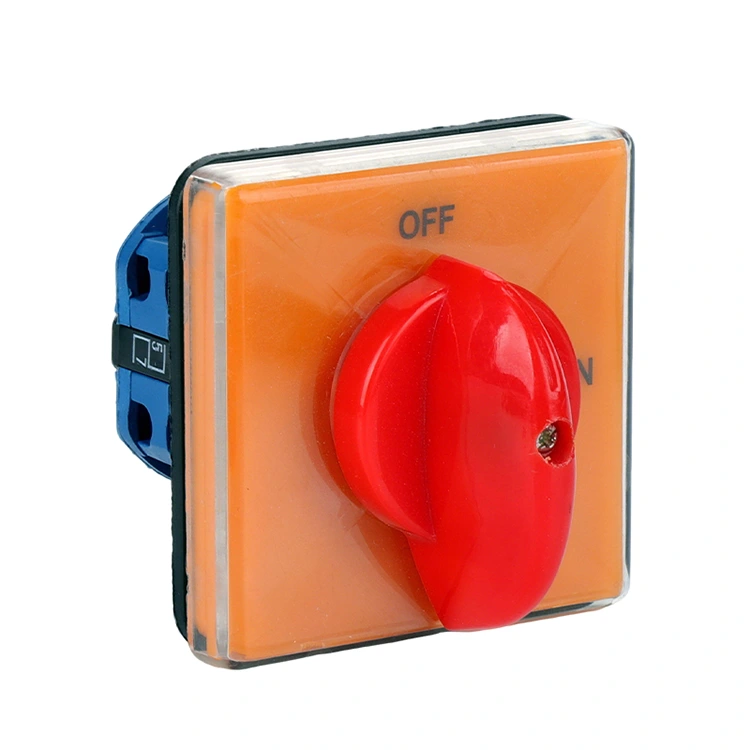

Interruptor rotativo OFF-ON de painel grande 20A

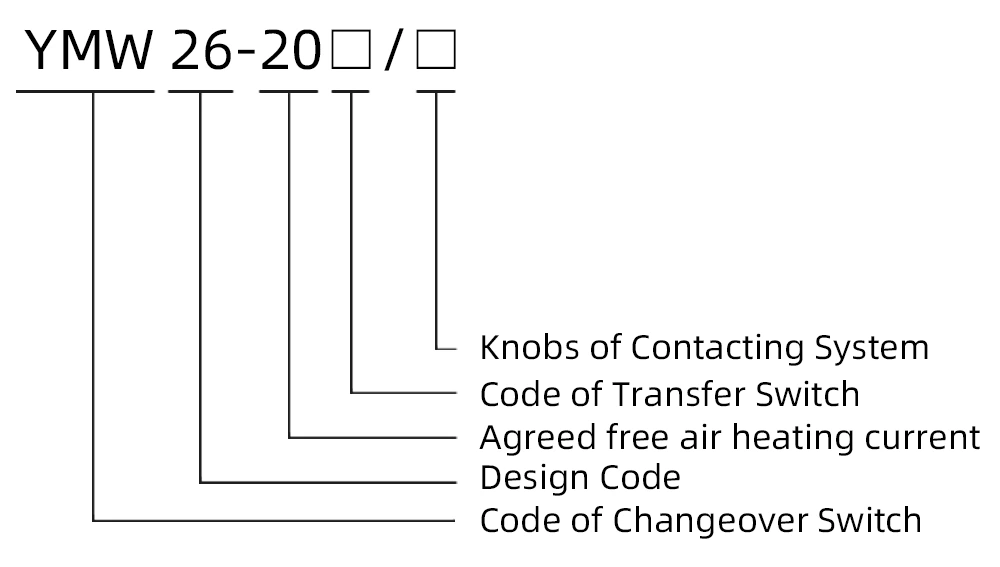

YAMING, com mais de 30 anos de experiência dedicada na indústria de interruptores elétricos, é uma fábrica profissional com foco em P&D, produção e vendas de interruptores elétricos. Contando com artesanato sofisticado e tecnologia de ponta, a empresa lançou o interruptor giratório OFF-ON LW26 20A Big Panel (modelo interno: YMW26-20DS), que é um produto essencial feito sob medida para cenários de controle de circuitos elétricos. Possui um sistema de classificação completo para atender diversas necessidades operacionais e forte adaptabilidade ambiental.

Parâmetros principais de desempenho

A chave rotativa OFF-ON de painel grande LW26 20A tem excelente desempenho central, com aplicabilidade clara e direcionada. Seus principais parâmetros de desempenho são os seguintes:

- Circuitos Aplicáveis: Indicados para circuitos AC 50Hz com tensão nominal ≤ 690V e circuitos DC com tensão nominal ≤ 240V;

- Corrente Nominal: Corrente nominal máxima 20A;

- Funções principais: Projetado para abertura e interrupção manual e não frequente de circuitos, capaz de cumprir funções essenciais de controle e conversão em sistemas elétricos e pode controlar diretamente pequenos motores CA.

Recursos do produto

A chave rotativa OFF-ON LW26 20A Big Panel possui vários recursos excelentes, destacando-se no mercado:

- Estrutura Compacta: Design super compacto, fácil de instalar mesmo em ambientes com espaços estreitos, melhorando o aproveitamento do espaço;

- Funcionalidade poderosa: Integra múltiplas funções de controle para atender a vários requisitos complexos de tarefas de controle;

- Excelente desempenho de isolamento: Adota projeto estrutural rígido e materiais de alta qualidade, garantindo excelente efeito de isolamento e garantindo segurança elétrica;

- Comutação suave e confiável: A operação de comutação é suave e economiza trabalho, com alta segurança e confiabilidade, reduzindo as taxas de falhas durante o uso;

- Estético e Prático: Adota um design de aparência elegante e novo, que é prático e estético, e pode ser combinado com vários designs de equipamentos.

Classificação e aplicações de produtos

1.Sistema de Classificação Completo

Para atender a diferentes requisitos operacionais, o produto é equipado com um sistema de classificação abrangente, especificamente classificado da seguinte forma:

- Classificação baseada na finalidade: tipo de conversão do circuito principal, tipo de controle direto do motor, controle de comando e tipo de medição;

-Classificação baseada no modo de operação: Tipo de posicionamento, tipo momentâneo, tipo integrado de posicionamento momentâneo;

- Classificação baseada em seções do sistema: tipo de posicionamento (1–12 seções), tipo momentâneo (1–3 seções), tipo de controle direto do motor (1–6 seções); especificações de seção personalizada estão disponíveis mediante solicitação;

- Classificação baseada em ângulo de comutação: 30°, 45°, 60°, 90°;

- Classificação baseada no formato do painel: Painel tipo quadrado, painel redondo, etc.;

- Classificação Adicional: Classificado por modo de operação e posição do atuador de controle.

2. Amplos cenários de aplicação

Graças ao seu excelente desempenho e classificação diversificada, o produto é amplamente utilizado em circuitos de controle mestre e configurações de medição de parâmetros elétricos. É adequado para interruptores de controle de circuito, interruptores de equipamentos de teste, interruptores mestres de controle de motores e serve como um componente crítico para garantir a operação estável e segura de vários dispositivos elétricos industriais.

Condições de Trabalho e Adaptabilidade Ambiental

O produto possui forte adaptabilidade ambiental e pode operar de forma estável em condições normais de trabalho. Os requisitos específicos são os seguintes:

1. Requisitos de temperatura

Temperatura do ar ambiente: -25℃ ≤ T ≤ +50℃; Temperatura média de 24 horas ≤ +35℃.

2. Requisito de altitude

Altitude máxima de instalação: 4000m.

3. Requisitos de umidade

A +50℃: Umidade relativa do ar ≤ 50%; a 20°C: Umidade relativa do ar ≤ 90%.

4. Manuseio de condensação

Medidas especiais de tratamento são aplicáveis ​​para condensações ocasionais causadas por variações de temperatura, garantindo o funcionamento estável do produto em ambientes com oscilações de temperatura.

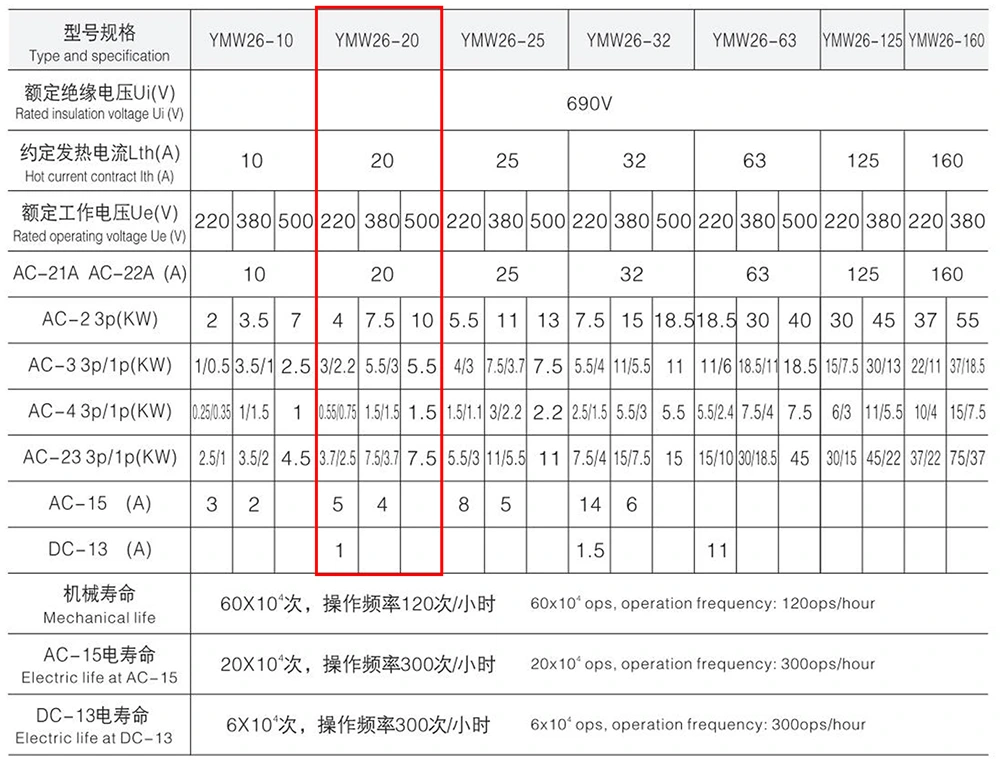

Parâmetros Técnicos
