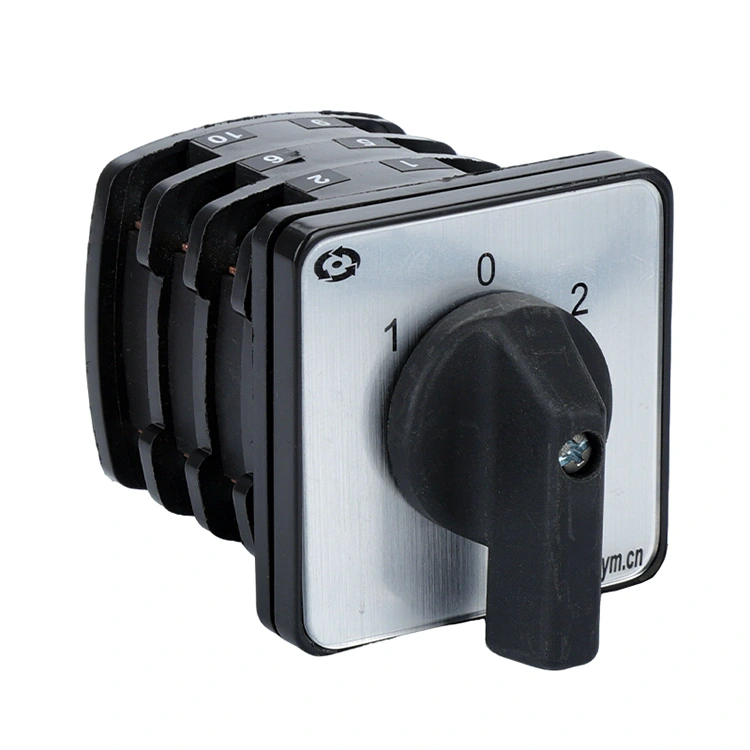

YAMING, nomeadamente Zhejiang Yaming Electric Co., Ltd., concentra-se na indústria de interruptores elétricos há mais de 30 anos. Com profundo acúmulo técnico, excelente habilidade e equipamentos de produção avançados, a fábrica está comprometida com P&D e produção de produtos de controle elétrico de alta qualidade. Com cenários de aplicação versáteis, desempenho confiável e especificações personalizáveis, a chave comutadora de controle de potência dupla de três posições 32A fornece soluções de controle elétrico eficientes e estáveis para vários setores. YAMING, um fabricante confiável com sede na China, integra uma rica experiência industrial em cada produto, garantindo qualidade superior e suporte pós-venda profissional.
- Fonte de alimentação aplicável: AC 50Hz, tensão nominal de trabalho ≤440V; Tensão CC ≤240V
Função principal: operação liga / desliga manual não frequente, controle de circuito e conversão
- Função Estendida: Controle direto de motores de pequena capacidade; aplicável ao controle mestre e medição de circuito
A chave comutadora de controle de potência dupla de três posições 32A também serve como chave de controle de circuito, chave de equipamento de teste, chave de controle de motor, chave de controle mestre e chave de máquina de solda, cobrindo vários cenários de uso para atender às diversas necessidades do cliente.
- Forte força da marca: Apoiada pelos mais de 30 anos de experiência profissional da YAMING na indústria de interruptores elétricos, com P&D maduro e capacidades de produção.
- Artesanato Superior: Adota tecnologia de produção sofisticada e processos rigorosos de inspeção de qualidade para garantir um desempenho estável e confiável do produto.
- Tecnologia de ponta: Integra tecnologia avançada de controle elétrico para realizar conversão e controle eficientes de circuitos, melhorando a segurança e estabilidade do sistema elétrico.
- Aplicação versátil: Abrange múltiplas posições funcionais, adequadas para diversos cenários de controle elétrico, com forte adaptabilidade.
- Especificações personalizáveis: Suporta personalização personalizada de vários parâmetros para atender aos requisitos especiais de uso de diferentes clientes.
1. Classificação do aplicativo
Categorias baseadas em aplicação: conversão do circuito principal, controle direto do motor, controle mestre e medição
Categorias de modo de operação: tipo de posicionamento, tipo de reinicialização automática, tipo de reinicialização automática de posicionamento
2. Especificações personalizáveis
- Especificações da seção do sistema: 1–12 seções (tipo de posicionamento), 1–3 seções (tipo de reinicialização automática), 1–6 seções (tipo de controle direto do motor); serviços personalizados são fornecidos para demandas de seções especiais
Opções de ângulo de conversão: 30°, 45°, 60°, 90°
- Opções de formato de painel: quadrado, redondo e outras formas personalizadas
3. Classificação Adicional
A chave comutadora de controle de potência dupla de três posições 32A também pode ser classificada de acordo com o modo de operação e localização do atuador, expandindo ainda mais o escopo de aplicação para se adaptar a diferentes ambientes de instalação e requisitos de uso.
Condições de trabalho
- Temperatura ambiente: -25°C a +40°C, e a temperatura média de 24 horas não deve ser superior a +35°C
- Altitude de instalação: Não deve exceder 2.000m
- Umidade Relativa: Na temperatura máxima de +40°C, a umidade relativa do ar não deverá ultrapassar 50%; uma umidade relativa mais alta é permitida em temperaturas mais baixas (por exemplo, 90% a +20°C); medidas de proteção especiais devem ser adotadas para lidar com a condensação resultante de mudanças ocasionais de temperatura
- Grau de Poluição: Classe 3
- Categoria de instalação: Categoria Ⅱ e Ⅲ
|

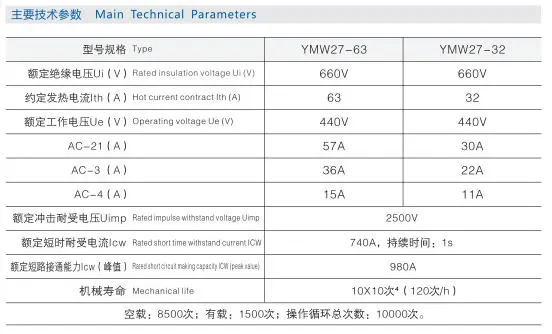

Principais Parâmetros Técnicos |
YMW27-63 |
YMW27-32 |
|
Tensão nominal de isolamento Ui (V) |
660 V |
660 V |
|
Corrente térmica nominal Ith (A) |
63 |
32 |
|
Tensão operacional Ue (V) |
440 V |
440 V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4 (A) |
15A |
11A |
|
Tensão nominal suportável de impulso Uimp |
2500 V (ambos) |
2500 V (ambos) |
|
Corrente suportável nominal de curta duração Icw |
740A, duração: 1s (ambos) |
740A, duração: 1s (ambos) |
|
Capacidade nominal de fechamento/interrupção (valor de pico) |
980A (ambos) |
980A (ambos) |
|
Vida mecânica |
10×10⁴ (120h) (ambos) |
10×10⁴ (120h) (ambos) |
|
Vida elétrica |
Sem carga: 8500; Carregado: 1500; Ciclos operacionais totais: 10.000 (ambos) |
Sem carga: 8500; Carregado: 1500; Ciclos operacionais totais: 10.000 (ambos) |
|

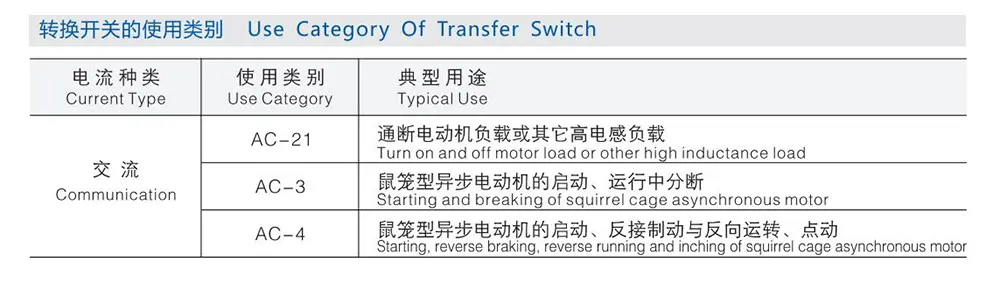

Tipo atual |
Usar categoria |
Uso típico |
|
Comunicação (AC) |
AC-21 |
Ligar e desligar a carga do motor ou outra carga de alta indutância |
|
Comunicação (AC) |
AC-3 |
Partida e interrupção do motor assíncrono de gaiola de esquilo |
|
Comunicação (AC) |
AC-4 |
Partida, frenagem reversa, marcha reversa e avanço lento do motor assíncrono de gaiola de esquilo |
|

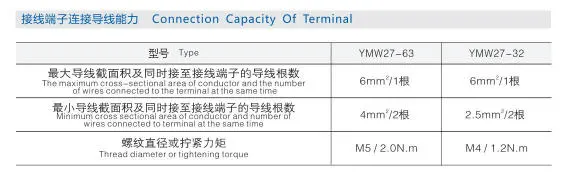

Item |
Tipo: YMW27-63 |
Tipo: YMW27-32 |
|
Área máxima da seção transversal do fio e número de fios conectados ao terminal ao mesmo tempo |
6mm² / 1 fio |
6mm² / 1 fio |
|
Área mínima da seção transversal do fio e número de fios conectados ao terminal ao mesmo tempo |
4mm² / 2 fios |
2,5mm² / 2 fios |
|
Diâmetro da rosca ou torque de aperto |
M5 / 2,0N·m |
M4 / 1,2N·m |
