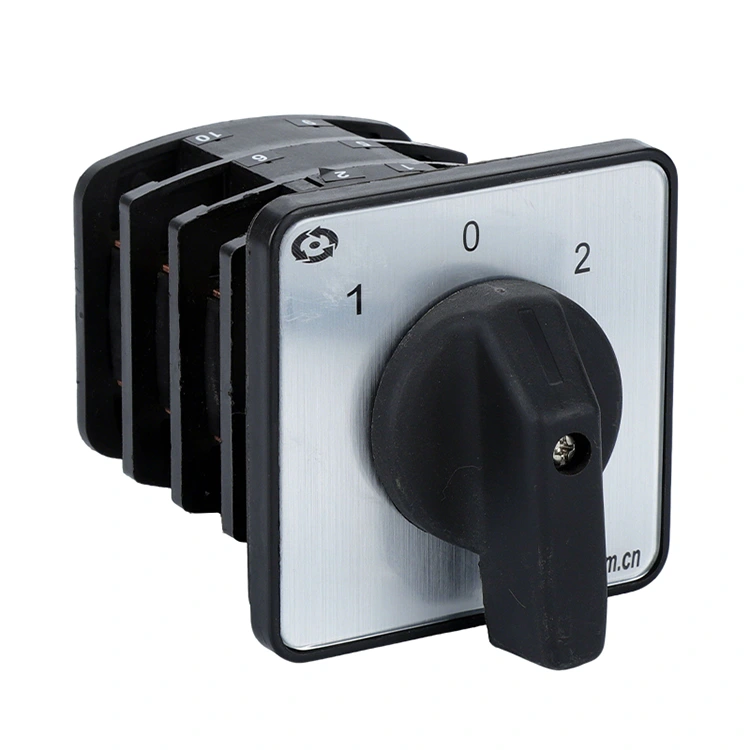

A chave comutadora de controle de potência dupla de três posições YAMING YMW27 63A é um componente central de controle elétrico desenvolvido e produzido de forma independente pela YAMING, uma fábrica profissional com foco na indústria de interruptores elétricos há mais de 30 anos. É usado principalmente para conexão ou desconexão manual e pouco frequente de circuitos para realizar funções de controle e conversão.
Além disso, a chave comutadora de controle de potência dupla de três posições 63A pode controlar diretamente motores de pequena potência e também é adequada para cenários de controle de comando mestre e medição de circuito, servindo como uma solução versátil para múltiplas necessidades de controle elétrico. Possui desempenho eficiente e confiável, sistemas de classificação completos e ampla aplicabilidade, capazes de atender diversas demandas de aplicações profissionais. A YAMING, como fornecedor confiável da China, fornece serviços personalizados para satisfazer as necessidades especiais dos clientes.
- Forte base de marca: Desenvolvido pela YAMING, um fabricante com mais de 30 anos de cultivo profundo na indústria de interruptores elétricos, o produto herda o artesanato consistente e sofisticado da marca e a força técnica superior, garantindo um desempenho estável e confiável.
- Eficiente e confiável: Focado no controle do circuito elétrico, a chave comutadora de controle de potência dupla de três posições 63A oferece operação eficiente e confiável, garantindo efetivamente a estabilidade do sistema elétrico e atendendo aos requisitos de aplicação profissional.
- Ampla aplicabilidade: pode ser usado como chave de controle de circuito, chave de dispositivo de teste, chave de controle de motor, chave de controle mestre e chave de máquina de solda, cobrindo uma variedade de cenários de aplicação.
1.Sistema de Classificação
- Classificação por Aplicação: Conversão do circuito principal, controle direto do motor, controle mestre e medição.
- Classificação por Modo de Operação: Tipo de posicionamento, tipo de auto-reset, tipo de posicionamento-self-reset.
- Classificação por Seções do Sistema: 1–12 seções para tipo de posicionamento; 1–3 seções para tipo de reinicialização automática; 1–6 seções para tipo de controle direto do motor. Serviços personalizados estão disponíveis para atender aos requisitos de seções especiais.
- Classificação por Ângulo de Conversão: 30°, 45°, 60°, 90°.
- Classificação por Formato do Painel: Painel quadrado, painel redondo, etc.
- Outras Classificações: Também pode ser classificado de acordo com o modo de operação e a posição dos dispositivos de controle.
2. Cenários de aplicação
Com um sistema de classificação abrangente, o produto pode atender a diferentes requisitos de aplicação em diversos sistemas elétricos. A chave comutadora de controle de potência dupla de três posições 63A é amplamente utilizada em linhas de produção industrial, gabinetes de controle elétrico, equipamentos de teste, sistemas de controle de motores de pequena potência e equipamentos de soldagem, fornecendo controle de circuito estável e confiável e soluções de conversão para vários setores.
- Temperatura do Ar Ambiente: Mínima -25°C, máxima +40°C; a temperatura média de 24 horas não deve exceder +35°C.
- Altitude de instalação: ≤2000 metros.
- Umidade Relativa: ≤50% a +40°C; até 90% a +20°C. Devem ser tomadas medidas especiais contra a condensação causada por flutuações de temperatura.
- Grau de Poluição: 3; Categoria de instalação: Tipo Ⅱ, Ⅲ.
YAMING (Zhejiang Yaming Electric Co., Ltd.) é um fabricante e fornecedor profissional de interruptores elétricos com sede na China, com mais de 30 anos de experiência na indústria de interruptores elétricos. A empresa adere ao conceito de qualidade em primeiro lugar, contando com excelentes processos de fabricação e tecnologias avançadas para fornecer produtos de controle elétrico confiáveis e de alta qualidade para clientes globais. Com capacidades de serviço personalizadas perfeitas, a YAMING pode personalizar produtos de acordo com as necessidades do cliente, conquistando ampla confiança e reconhecimento na indústria.
|

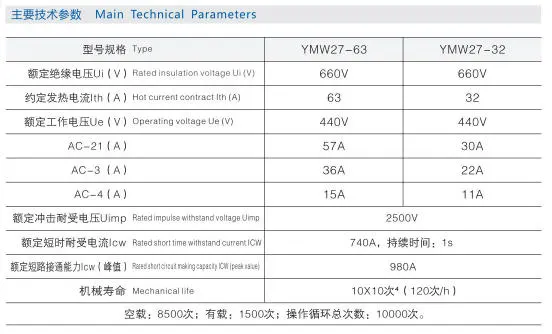

Principais Parâmetros Técnicos |
YMW27-63 |
YMW27-32 |
|
Tensão nominal de isolamento Ui (V) |
660 V |
660 V |
|
Corrente térmica nominal Ith (A) |
63 |
32 |
|
Tensão operacional Ue (V) |
440 V |
440 V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4 (A) |
15A |
11A |
|
Tensão nominal suportável de impulso Uimp |
2500 V (ambos) |
2500 V (ambos) |
|
Corrente suportável nominal de curta duração Icw |
740A, duração: 1s (ambos) |
740A, duração: 1s (ambos) |
|
Capacidade nominal de fechamento/interrupção (valor de pico) |
980A (ambos) |
980A (ambos) |
|
Vida mecânica |
10×10⁴ (120h) (ambos) |
10×10⁴ (120h) (ambos) |
|
Vida elétrica |
Sem carga: 8500; Carregado: 1500; Ciclos operacionais totais: 10.000 (ambos) |
Sem carga: 8500; Carregado: 1500; Ciclos operacionais totais: 10.000 (ambos) |
|

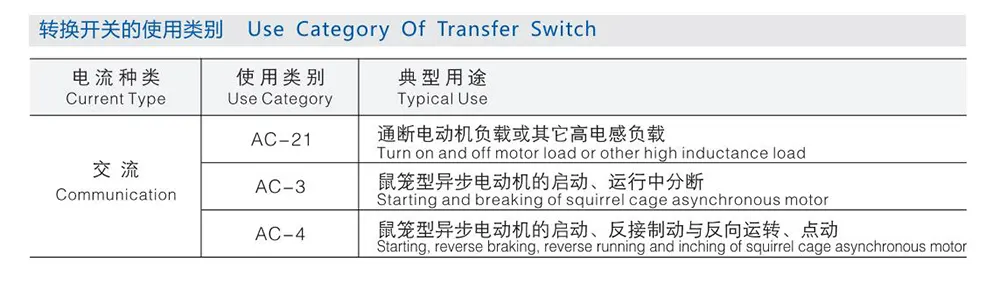

Tipo atual |
Usar categoria |
Uso típico |
|
Comunicação (AC) |
AC-21 |
Ligar e desligar a carga do motor ou outra carga de alta indutância |
|
Comunicação (AC) |
AC-3 |
Partida e interrupção do motor assíncrono de gaiola de esquilo |
|
Comunicação (AC) |
AC-4 |
Partida, frenagem reversa, marcha reversa e avanço lento do motor assíncrono de gaiola de esquilo |
|
Item |
Tipo: YMW27-63 |
Tipo: YMW27-32 |
|
Área máxima da seção transversal do fio e número de fios conectados ao terminal ao mesmo tempo |
6mm² / 1 fio |
6mm² / 1 fio |
|
Área mínima da seção transversal do fio e número de fios conectados ao terminal ao mesmo tempo |
4mm² / 2 fios |
2,5mm² / 2 fios |
|
Diâmetro da rosca ou torque de aperto |
M5 / 2,0N·m |
M4 / 1,2N·m |
